廃棄物処理の |
|
 |
|
|
|
|
|
|
| 地球に優しい有機物分解セラミックス生成装置 |
 |
|
ERCMとは、
あらゆる有機廃棄物(可燃性廃棄物)を熱分解して
セラミックス状の灰に転換する装置です。 |
|
 |
|
●廃棄物は二重ダンパシステムから1日に2～3回、炉内に投入されます。
●有機廃棄物(可燃性廃棄物)は、炉内で乾燥および熱分解されます。
●炉全体に均一に供給される空気によって、
排ガスが急冷され熱分解反応が停止します。
●非常に狭い熱分解帯は1000℃程度の高温に達していますが、
その他の装置の大部分は100℃程度の低温に維持されます。 |
|
|
| ●ERCMの利点（従来の焼却炉と比較して） |
●補助燃料なし。
●減容率が高い。
●環境汚染物質の排出が少ない。
●設備費、運転費、保守費が安い。 |
|
|
|

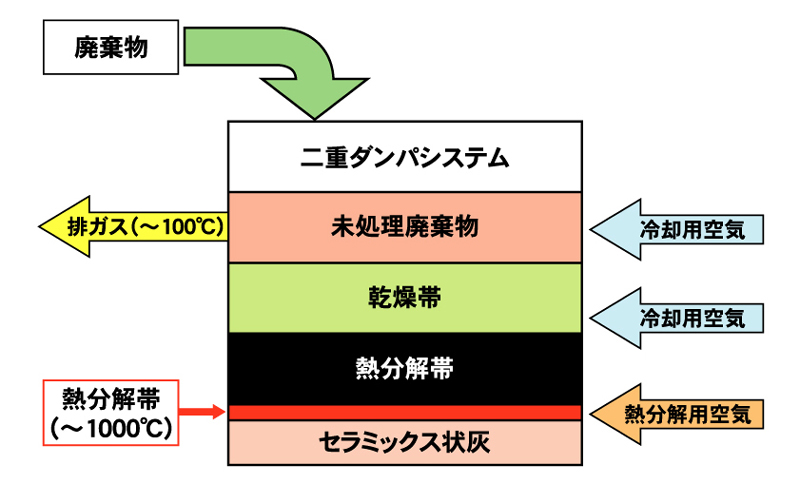

| ●ERCMの動作原理 |
 |
|

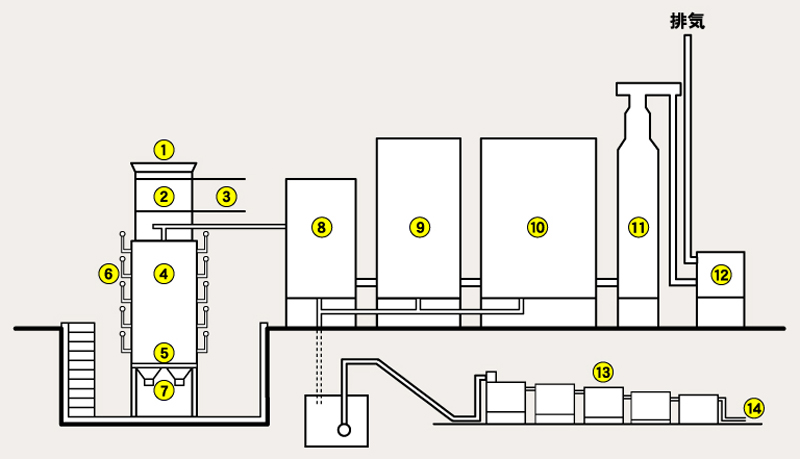

| ●ERCM装置の一例 |
 |
| ①廃棄物投入口 |
|
④熱分解室 |
|
⑦セラミック状灰回収装置 |
|
⑩排気滞留槽 |
|
⑬凝縮水濾過装置 |
| ②上・下段ダンパー |
|
⑤セラミック状灰 |
|
⑧排気放冷室 |
|
⑪活性炭槽 |
|
（活性炭・木炭・ゼオライト） |
| ③投入口開閉装置 |
|
⑥空気投入口 |
|
⑨排ガス洗浄装置 |
|
⑫酸化触媒装置 |
|
⑭下水放流 |
|
|
| ●ERCMで処理後はリサイクルに！ |
●ERCM分離液(炭化水素油）
<投入原料により区分>
・エマルジョン燃料
・農業用資材（防虫・消毒）
・排水処理 |
|

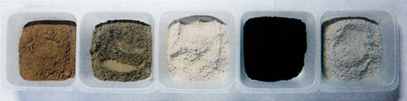

●ERCMの残留物(セラミックス無機物）
・ERCM残渣物（セラミックス無機物）（標本写真）
・ERCM残渣物のセラミックス粒子（標本写真）
 |
|
 |
| 径6～10㎜ |
径3～4㎜ |
径1～2㎜ |
|
ERCM残渣物から成型した円盤（径15㎝×厚さ3㎝）。 |
| 植物系残渣物（セラミックス無機物）は、特にミネラル分を多く含むため多目的な利用が可能です。 |
|
|
|
|
|
|
